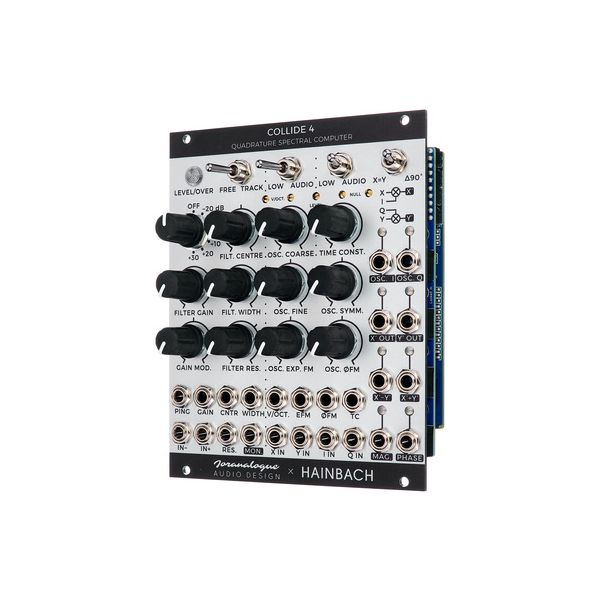

Joranalogue Audio Design Collide 4 B-Stock

Moduł Eurorack

• Komputer spektralny kwadraturowy
• Głos syntezatora i procesor sygnału na bazie wzmacniacza lock-in
• Obejmuje sekcję wejściową ze wzmacniaczem sygnału i filtrem pasmowo-przepustowym, oscylatorem sinusowym kwadraturowym through-zero i sekcją detektora
• Przykłady zastosowania: kompleksowy oscylator stereo, syntezator perkusji, przesunięcie częstotliwości, filtr, wzmacniacz, distortion / waveshaper, modulator pierścieniowy i więcej
• Wzmacniacz wejściowy (-20 dB do +30 dB) ze wskaźnikiem poziomu
• Filtr pasmowo-przepustowy z możliwością ustawienia częstotliwości, szerokości pasma, rezonansu, post-filter-gain VCA i załączenia funkcji tracking (wewnętrzny oscylator)
• Kwadraturowy oscylator sinusowy z możliwością załączenia trybu LFO, regulatorem do strojenia ogólnego i precyzyjnego, wejściem wykładniczym FM z tłumikiem bipolarnym, wejściem Through-Zero FM z tłumikiem bipolarnym i regulowaną symetrią modulacji
• Sekcja detektora z możliwością załączenia filtra kopułowego, 2 modulatory pierścieniowe z wejściami (znormalizowane po kątem sekcji wejściowej i wewnętrznego oscylatora), 2 filtry dolnoprzepustowe (-12 dB/okt.) z możliwością ustawienia częstotliwości i 2 zakresów częstotliwości do wyboru
• 2 wejścia audio i wejście trigger (ping)
• Wyjścia wzmacniaczy / filtra pasmowo-przepustowego, obydwa filtra dolnoprzepustowe, suma i różnica detektora, magnituda i faza
• Wejścia CV dla wszystkich parametrów
• Pobór prądu: 200 mA (+12 V) / 200 mA (-12 V)
• Szerokość: 20 HP
• Głębokość: 30 mm
